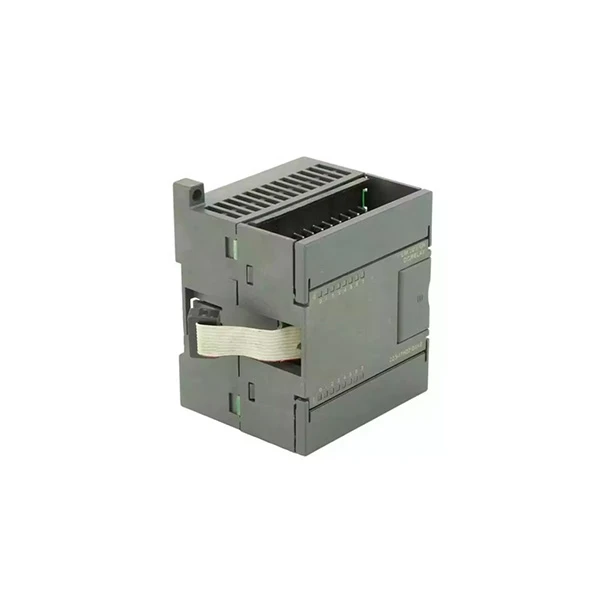

Siemens 6ES7223-1BM22-0XA8

Merk:Siemens
Model:6ES7223-1BM22-0XA8

Voorraadsituatie:Goederen zijn op voorraad.

Producteigenschappen

Een digitale in-/uitgangsmodule uit de SIMATIC S7-200 CN-serie, de Siemens 6ES7223-1BM22-0XA8 is bedoeld voor kleine tot middelgrote industriële automatiseringssystemen. Het is geschikt voor systemen die meerdere signalen moeten beheren, omdat het 16 digitale ingangskanalen en 16 digitale uitgangskanalen heeft. Zowel sink- als source-ingangstypes worden ondersteund door de digitale ingangen, die werken op 24V DC-stroom. Met een typische vertraging van 0,1 ms reageren ze snel, wat helpt bij het snel detecteren van signalen.

De Siemens 6ES7223-1BM22-0XA8 maakt gebruik van 24V DC-transistoruitgangen (brontype) voor zijn uitgangen. Hoogfrequent schakelen tot 1 kHz wordt ondersteund en elk uitgangskanaal kan een maximale belastingsstroom van 0,75 A aan. Dit maakt de module geschikt voor klussen waarbij frequente aan-uit handelingen nodig zijn, zoals solenoïde- of kleine motorbesturing. De module heeft een externe 24V DC-voedingsbron nodig, die een spanningsbereik van 20,4V tot 28,8V kan hebben. Voor industrieel gebruik maakt het lage energieverbruik van ongeveer 4,5 W hem energiezuinig. Bovendien zijn de uitgangskanalen voorzien van kortsluitbeveiliging, wat een extra mate van beveiliging toevoegt om te voorkomen dat elektrische problemen schade veroorzaken.

CPU 224 en CPU 226 uit de S7-22X-serie zijn compatibel met de Siemens 6ES7223-1BM22-0XA8. Hij kan met behulp van een EM277-uitbreidingsmodule verbinding maken met PROFIBUS-DP-netwerken en werkt met communicatieprotocollen zoals PPI en MPI. Er kunnen maximaal zeven van deze uitbreidingsmodules tijdens de bouw aan een systeem worden toegevoegd om aan meer gecompliceerde eisen te voldoen.

Specificaties

Model	6ES7223-1BM22-0XA8
Serie	SIMATIC S7-200
Moduletype	Digitale in-/uitvoermodule (EM223)
Digitale ingangen (DI)	16 kanalen
Digitale uitgangen (DO)	16 kanalen
Voedingsspanning	24 V gelijkstroom
Uitbreidingsmogelijkheden	Maximaal 7 uitbreidingsmodules
Afmetingen	71,2 mm × 80 mm × 62 mm (B × H × D)

Voorzorgsmaatregelen

Installatie is eerst belangrijk. Vanwege de IP20-beschermingsgraad moet de Siemens 6ES7223-1BM22-0XA8 in een schakelkast worden geïnstalleerd. Dit houdt het veilig in industriële omgevingen door het te beschermen tegen stof en onbedoeld contact. Houd bovendien rekening met de bedrijfstemperatuur: bij verticale montage functioneert hij het beste tussen 0 graden en 55 graden, en bij horizontale montage presteert hij het beste tussen 0 graden en 45 graden. De prestaties kunnen nadelig worden beïnvloed door blootstelling aan extreme hitte of kou.

Een andere belangrijke overweging is compatibiliteit. De Siemens 6ES7223-1BM22-0XA8 is speciaal gemaakt voor CPU's uit de S7-22X-serie, waaronder de CPU 224 en CPU 226. Andere Siemens-series, zoals de S7-1200 of S7-200 SMART, zullen er niet direct compatibel mee zijn. Om problemen te voorkomen, moet u altijd het model van uw CPU verifiëren voordat u verbinding maakt.

De krachtbron is ook erg belangrijk. Voor de module is een externe 24V DC-voedingsbron met een spanningsbereik van 20,4V tot 28,8V vereist. De Siemens 6ES7223-1BM22-0XA8 kan beschadigd raken als een voeding buiten dit bereik wordt gebruikt. Controleer bovendien of de voeding de stroomvereisten van de module (ongeveer 4,5 W) en eventuele aangesloten apparaten kan ondersteunen.

Veelgestelde vragen

Vraag: Wat is de Siemens 6ES7223-1BM22-0XA8 en wat is de primaire functie ervan?

A: Een EM223 digitale input/output (I/O) module uit de SIMATIC S7-200 serie is de Siemens 6ES7223-1BM22-0XA8. Het belangrijkste doel is om 32 digitale ingangen en 32 digitale uitgangen toe te voegen aan de I/O-capaciteit van de PLC. Het is perfect voor ingewikkelde automatiseringstaken die uitgebreide puntcontrole vereisen, omdat het is gemaakt om een groot aantal schakelaars, sensoren, relais en andere digitale apparaten op een centrale S7-200 CPU aan te sluiten.

Vraag: Met welke programmeerbare logische controllers is de 6ES7223-1BM22-0XA8 compatibel?

A: De SIMATIC S7-200CN en S7-22X CPU's zijn de enige waarvoor deze digitale I/O-module bedoeld is. Het moet worden aangesloten op een compatibele CPU als onderdeel van een S7-200-stationconfiguratie; het kan niet als zelfstandig apparaat worden gebruikt.

Vraag: Wat zijn de gebruikelijke toepassingen voor deze Siemens PLC-module?

A: De Siemens 6ES7223-1BM22-0XA8 is zeer geschikt voor industriële automatiseringstoepassingen die een groot aantal apparaten moeten besturen en bewaken vanwege het hoge aantal I/O-punten. Gebouwcontrolesystemen, textielfabrieken en materiaalbehandelingssystemen in de textiel-, verpakkings- en auto-industrie zijn voorbeelden van veel voorkomende toepassingsgebieden die zijn genoemd.
