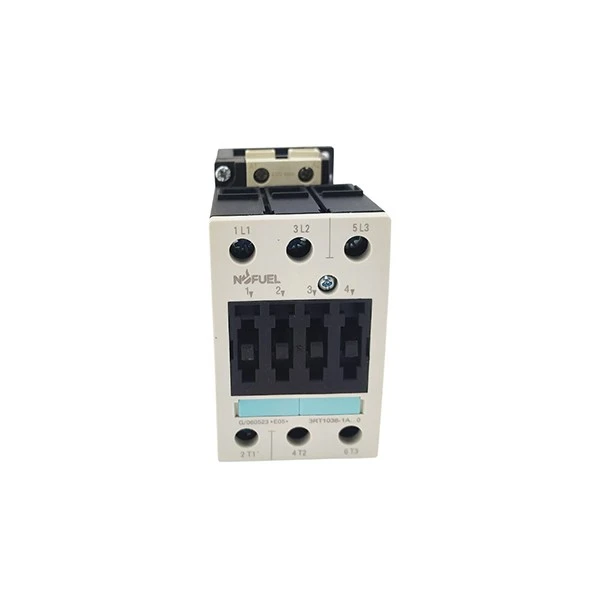

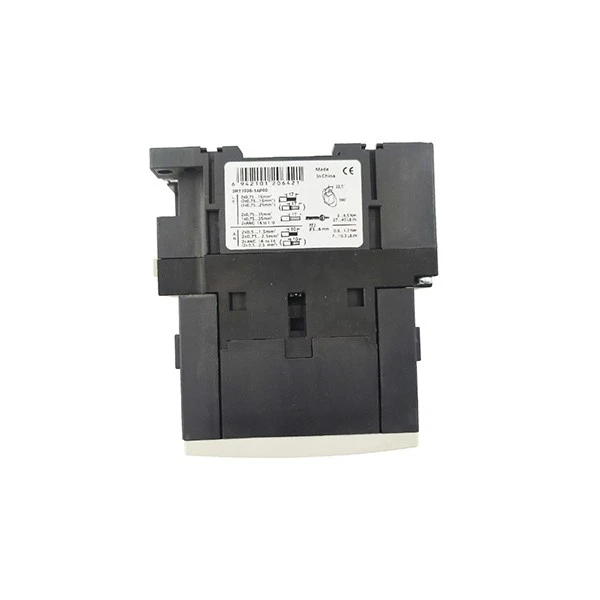

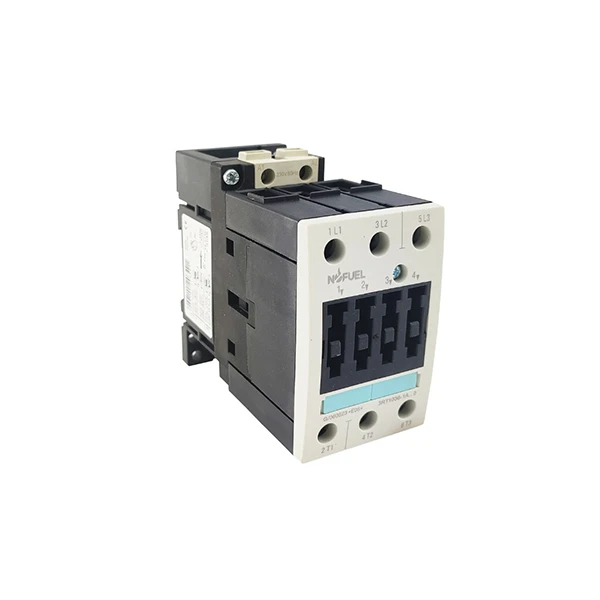

Siemens3RT1035-1AN20

Merk:Siemens
Model:3RT1035-1AN20

Voorraadsituatie:Goederen zijn op voorraad.

Producteigenschappen

De Siemens 3RT1035-1AN20 beschikt over opmerkelijke elektrische mogelijkheden, waardoor hij ideaal is voor het aansturen van motoren van verschillende groottes. Onder AC-3-omstandigheden kan hij een motor van 18,5 kW bij 400 V, 15 pk bij 230 V en 30 pk bij 460 V aan, met een nominale stroom van 40 A. De nominale stroom voor niet-inductieve of licht inductieve belastingen onder AC-1-omstandigheden bedraagt maximaal 60 A, waardoor klanten flexibiliteit krijgen voor een verscheidenheid aan belastingstypen. De contactor maakt gebruik van een 220 V AC-spoel die werkt op zowel de frequenties van 50 Hz als 60 Hz, met een inschakelvermogen van 170 VA en een houdvermogen van 15 VA om energie te besparen tijdens langdurig gebruik.

Installatie en aanpassing zijn eenvoudig met de Siemens 3RT1035-1AN20. Het ondersteunt twee handige montagemethoden: klik het op een gewone 35 mm DIN-rail of schroef het rechtstreeks op een schakelkastpaneel. De contactor wordt niet geleverd met ingebouwde-hulpcontacten, maar u kunt eenvoudig 3RH1921 hulpcontactmodules toevoegen-kies 1-polige, 2-polige of 4-polige varianten om maximaal 4 hulpverbindingen te verkrijgen. Hierdoor kunt u de besturingsfuncties uitbreiden, zoals signaalfeedback en circuitvergrendeling. Om motoren tegen overbelasting te beschermen, gebruikt u deze contactor met 3RU1136 thermische overbelastingsrelais of 3RB2036 solid-state overbelastingsrelais. Om het systeem veiliger en stabieler te maken, kunt u overspanningsonderdrukkers, varistoren of mechanische vergrendelingen overwegen.

De Siemens 3RT1035-1AN20 is zeer sterk op het gebied van veiligheid en compliance. Het voldoet aan de IEC 60946-norm en is voorzien van contactbeveiliging om het risico op elektrische schokken tijdens bediening en onderhoud te verminderen. Hoewel dit type buiten gebruik is gesteld, wordt het nog steeds algemeen gebruikt in bestaande motorbesturingssystemen, transportlijnen en pompbesturingsconfiguraties. Voor gebruikers die vervanging nodig hebben, raadt Siemens de 3RT2028-1AN20 aan als directe vervanging, waarbij de prestaties en compatibiliteit behouden blijven.

Specificaties

Model	3RT1035-1AN20
Productserie	Siemens SIRIUS-serie
Productnaam	Drie-fase wisselstroomschakelaar
Aantal Polen	3-polig
Spoelspanning	220 V AC
Nominaal vermogen	18,5 kW
Nominale stroom	40A
Bedradingsmethode	Schroefterminals-

Voorzorgsmaatregelen

Volg deze kritische maatregelen om te garanderen dat de Siemens 3RT1035-1AN20 AC-contactor veilig en betrouwbaar werkt en optimaal presteert in overeenstemming met de industriële veiligheidseisen, waarbij zowel de apparatuur als de gebruikers worden beschermd. Deze regels zijn van toepassing als u de Siemens 3RT1035-1AN20 installeert, repareert of integreert in motorbesturingssystemen, transportinstallaties of pompcircuits.

Controleer eerst en vooral altijd de elektrische compatibiliteit vóór gebruik. De Siemens 3RT1035-1AN20 heeft een 220V AC-spoel (50/60 Hz); sluit hem daarom nooit aan op andere spanningen dan dit bereik.-Overspanning kan de spoel beschadigen of kortsluiting veroorzaken. Stem het belastingsvermogen van de contactor af op uw toepassing; het kan 40A verbruiken in AC-3 (motor) en 60A in AC-1 (niet-inductieve) omstandigheden. Het overschrijden van deze waarden zal resulteren in oververhitting, contactslijtage en defecten aan de apparatuur.

Zorg er bij installatie voor dat de Siemens 3RT1035-1AN20 op een schoon, vlak oppervlak wordt gemonteerd, zoals een 35 mm DIN-rail of een permanent paneel met schroeven. Zorg voor voldoende ruimte rond de contactor (volgens de door Siemens aanbevolen vrije ruimte) voor een goede warmteafvoer, aangezien overbevolking de efficiëntie en levensduur in gevaar kan brengen. Gebruik alleen compatibele accessoires: 3RH1921 hulpcontactmodules voor functie-uitbreiding, 3RU1136 thermische overbelastingsrelais of 3RB2036 solid-overbelastingsrelais voor motorbeveiliging, en gecertificeerde overspanningsbeveiligers ter bescherming tegen spanningspieken. Gebruik nooit onderdelen die niet van Siemens zijn, aangezien deze de veiligheid en compatibiliteit in gevaar kunnen brengen.

Veelgestelde vragen

Vraag: Wat is de Siemens 3RT1035-1AN20?

A: De Siemens 3RT1035-1AN20 is een drie-polige (3P) elektromechanische schakelaar uit de SIRIUS 3RT-familie van Siemens. Het is een op afstand bediende schakelaar die wordt gebruikt om elektrische stroomcircuits te creëren of te onderbreken, meestal voor het regelen van drie-fasemotoren, verwarmingselementen en andere krachtige belastingen in industriële toepassingen en gebouwautomatiseringstoepassingen.

Vraag: Wat is het verschil tussen een contactor en een relais?

A: Beide zijn elektrisch bediende schakelaars. Relais worden vaak gebruikt voor stuurcircuits en signalen met een lagere- stroom. Een contactor, zoals de 3RT1035-1AN20, is specifiek bedoeld voor het beheren van de hoge stromen en vermogensniveaus die voorkomen in hoofdbelastingscircuits (bijvoorbeeld motorstromen tot 22A), met een duurzame constructie voor herhaald gebruik en boogonderdrukking.

Vraag: Wat is de spoelspanning AC220V en waarom is deze belangrijk?

A: De stuurspoelspanning (AC220V) is de spanning die nodig is om de elektromagneet van de contactor van stroom te voorzien. Wanneer deze spanning wordt gegeven aan de spoelklemmen (meestal A1 en A2), sluit de contactor, waardoor er stroom van de hoofdcontacten naar de belasting kan stromen. Om een betrouwbare werking te garanderen, dient u een contactor te gebruiken waarvan de spoelspanning overeenkomt met die van uw stuurcircuit.
