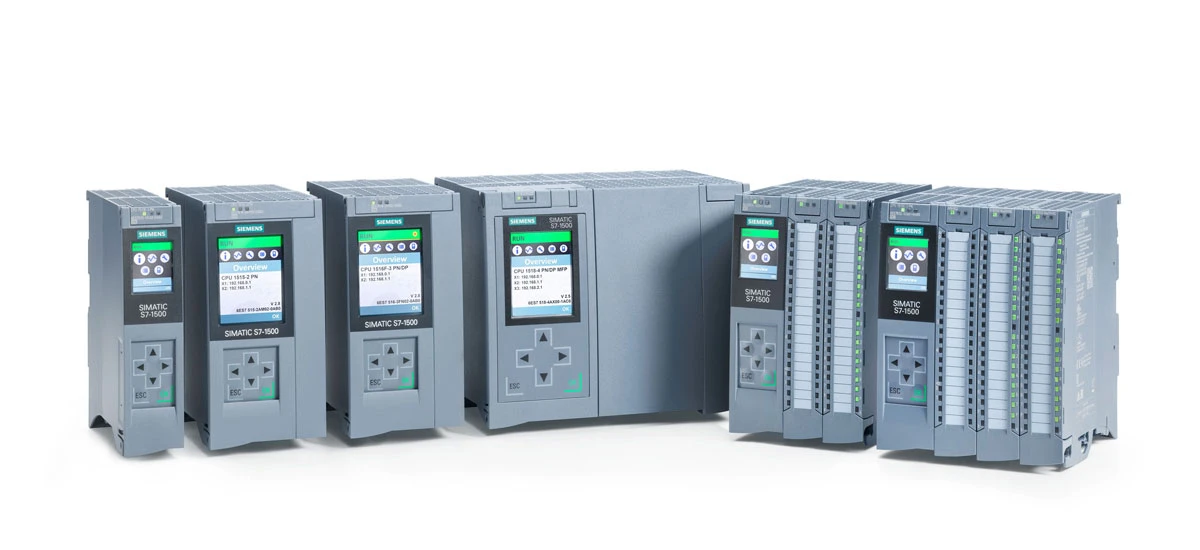

In de industriële automatisering is Siemens PLC (Programmable Logic Controller) een kernapparaat dat ervoor zorgt dat machines en productielijnen soepel draaien. Veel storingen op industriële locaties worden echter veroorzaakt door onjuiste stroomvoorziening en bedrading. Om u te helpen deze problemen te voorkomen, deelt deze blog praktische best practices voor de voeding en bedrading van Siemens PLC's. Het volgen van deze richtlijnen kan de stabiliteit en betrouwbaarheid van uw Siemens PLC-systeem aanzienlijk verbeteren, waardoor uitvaltijd en onderhoudskosten worden verminderd. We behandelen ook belangrijke punten zoals de keuze van de voeding, bedradingsnormen, anti-interferentiemaatregelen en aardingsmethoden, allemaal gebaseerd op de officiële technische specificaties van Siemens en de- toepassingservaring ter plaatse.
Belangrijke overwegingen bij de selectie van Siemens PLC-voedingen
De voeding is het ‘hart’ van het Siemens PLC-systeem. Een stabiele en geschikte stroomvoorziening is de basis voor een normale werking. Het kiezen van de verkeerde voeding kan leiden tot systeemresets, storingen of zelfs permanente schade aan de PLC-module. Hieronder vindt u de belangrijkste best practices voor de selectie van Siemens PLC-voedingen.
Begrijp de Siemens PLC-voedingstypes (PS vs. PM)
Siemens PLC maakt gebruik van twee hoofdtypen voedingen: System Power Supply (PS) en Load Power Module (PM), en het is van cruciaal belang om de toepassingen ervan te onderscheiden. De PS-voeding zet wisselstroom (zoals 230 V AC) om in gelijkstroom (meestal 24 V DC) en levert rechtstreeks stroom aan de PLC-backplane-bus, die de elektronische componenten en LED-indicatoren van de CPU en I/O-modules van stroom voorziet. De PM-voeding maakt daarentegen geen verbinding met de backplane-bus; het levert voornamelijk stroom voor de in-/uitgangscircuits van de modules, zoals sensoren en actuatoren die op de PLC zijn aangesloten. Als in het Siemens S7-1500-systeem bijvoorbeeld het door de CPU geleverde backplane-vermogen onvoldoende is (de CPU levert bijvoorbeeld 10 W, maar de daadwerkelijke module verbruikt 15 W), moet een PS-voeding worden toegevoegd om een stabiele werking te garanderen. Bij het selecteren moet u eerst de totale stroombehoefte van het systeem berekenen en het juiste type voeding kiezen.
Kies de juiste spanning en vermogen
De meeste Siemens PLC's (zoals S7-1200, S7-200, S7-1500) gebruiken een voeding van 24 V DC, met een spanningstolerantie van ±20%. Bij het selecteren van een voeding moet u ervoor zorgen dat de uitgangsspanning overeenkomt met de eisen van de PLC. Bovendien moet het vermogen van de voeding 20%-30% hoger zijn dan het totale energieverbruik van het systeem. Deze reservecapaciteit kan stroomschommelingen en toekomstige systeemuitbreidingen (zoals het toevoegen van uitbreidingsmodules) opvangen. Als het totale stroomverbruik van uw Siemens S7-1200-systeem bijvoorbeeld 5A bedraagt, moet u een 24V DC-voeding kiezen met een uitgangsstroom van minimaal 6A-7,5A. Dit is een van de belangrijkste punten bij de selectie van Siemens PLC 24V DC-voedingen, die rechtstreeks van invloed zijn op de stabiliteit van het systeem op de lange termijn.
Overweeg redundantie en back-up voor kritieke systemen
In kritische industriële toepassingen (zoals chemische productie, energieopwekking), waar downtime niet is toegestaan, wordt een redundant voedingsontwerp aanbevolen. Je kunt twee PS-voedingen of een combinatie van PS- en PM-voedingen parallel gebruiken. Als één voeding uitvalt, kan de andere het onmiddellijk overnemen om een ononderbroken werking van het Siemens PLC-systeem te garanderen. Voor systemen die een hoge data-integriteit vereisen, kan ook een Uninterruptible Power Supply (UPS) worden toegevoegd. De UPS levert back-upstroom tijdens stroomuitval, waardoor de PLC lopende processen kan voltooien of veilig kan afsluiten, waardoor gegevensverlies wordt voorkomen.
Siemens PLC-bedradingsbest practices voor industriële omgevingen
Een goede bedrading is net zo belangrijk als een stabiele stroomvoorziening voor Siemens PLC-systemen. Industriële omgevingen zijn gevuld met elektromagnetische interferentie, spanningsschommelingen en andere factoren die de signaaloverdracht gemakkelijk kunnen beïnvloeden. Het volgen van de juiste bedradingsnormen kan interferentie verminderen en een nauwkeurige signaaloverdracht garanderen. Hieronder vindt u gedetailleerde richtlijnen voor verschillende soorten bedrading.
Basisregels voor bedrading: kabelselectie en routering
Kies eerst het juiste kabeltype en -formaat. Voor digitale en analoge signaalbedrading van Siemens PLC worden afgeschermde, getwiste- paarkabels aanbevolen. Afgeschermde kabels kunnen elektromagnetische interferentie van externe apparaten (zoals motoren, frequentieomvormers) effectief verminderen. De draaddikte moet overeenkomen met de huidige-draagvereisten: voor de meeste Siemens PLC-systemen zijn draden met een doorsnede-doorsnede van 0,5 mm² tot 1,5 mm² (AWG 22 tot 14) voldoende. Wanneer u kabels legt, moet u de voedingskabels (hoge-energie) scheiden van signaalkabels (lage-energie). Als ze elkaar moeten kruisen, doe dat dan in een hoek van 90-graden om kruisinterferentie- te minimaliseren. Vermijd parallelle plaatsing van signaalkabels en stroomkabels, omdat dit ernstige elektromagnetische interferentie kan veroorzaken, wat kan leiden tot vervormde signaaloverdracht. Dit is een belangrijk onderdeel van de anti-interferentietips voor PLC-bedrading van Siemens.
Bedradingsrichtlijnen voor digitale ingang/uitgang (DI/DO).
Digitale ingangsmodules van Siemens PLC ontvangen signalen van externe apparaten zoals knoppen, sensoren en relaiscontacten. Digitale uitgangsmodules besturen actuatoren zoals elektromagneten, indicatielampjes en contactors. Let bij de bedrading op de volgende punten: 1) Controleer het signaaltype (NPN/PNP) en het spanningsniveau (24 V DC is standaard) om ervoor te zorgen dat deze overeenkomen met externe apparaten.. 2) Sluit de gemeenschappelijke terminal (COM) correct aan: verschillende Siemens PLC-modules kunnen verschillende COM-terminalconfiguraties hebben (zoals gegroepeerde COM of gemeenschappelijke COM), dus raadpleeg de modulehandleiding.. 3) Installeer zekeringen of kleine stroomonderbrekers op de uitgangsklemmen om de PLC-module te beschermen tegen schade veroorzaakt door kortsluiting in de belasting. Wanneer u bijvoorbeeld een Siemens S7-1200 digitale uitgangsmodule aansluit, moet elk kanaal zijn uitgerust met een zekering van 1 A om overstroom te voorkomen.
Bedradingsnormen voor analoge ingang/uitgang (AI/AO).
Analoge signalen (zoals temperatuur, druk, flow) zijn gevoeliger voor interferentie dan digitale signalen. Gebruik bij het bedraden van analoge modules van Siemens PLC afgeschermde kabels en aard de afscherming slechts aan één uiteinde (bij voorkeur aan de PLC-zijde) om aardlussen te voorkomen, die signaalvervorming kunnen veroorzaken. Zorg ervoor dat het analoge signaalbereik overeenkomt met de moduleconfiguratie (bijvoorbeeld 0~10V of 4~20mA). Als een temperatuurtransmitter bijvoorbeeld een signaal van 4~20 mA afgeeft, moet de analoge ingangsmodule van Siemens PLC worden geconfigureerd op het overeenkomstige bereik. Houd bovendien analoge signaalkabels zo kort mogelijk: de maximale lengte van afgeschermde analoge kabels is 500 meter, en niet-afgeschermde kabels is 300 meter. Dit is een belangrijk onderdeel van de Siemens PLC-normen voor analoge signaalbedrading.
Communicatie-interfacebedrading voor Siemens PLC
Siemens PLC communiceert met hogere computers, HMI's (Human-Machine Interfaces) of andere PLC's via communicatie-interfaces zoals PROFINET, PROFIBUS en RS485. Volg bij het bedraden van deze interfaces de officiële normen: 1) Gebruik speciale kabels (PROFINET gebruikt bijvoorbeeld industriële Ethernet-kabels, PROFIBUS gebruikt getwiste-paar afgeschermde kabels). 2) Installeer eindweerstanden aan beide uiteinden van de communicatiebus om een stabiele signaaloverdracht te garanderen (PROFIBUS-eindweerstanden zijn meestal 120Ω). 3) Zorg voor een goede aarding van de kabelafscherming om interferentie te voorkomen die de communicatie beïnvloedt. Gebruik bij de bedrading van een Siemens S7-1500 PROFINET-interface bijvoorbeeld afgeschermde Ethernet-kabels en sluit de afscherming aan op de aardingsterminal van de PLC-kast.
Kritieke anti-interferentie- en aardingspraktijken voor Siemens PLC
Industriële omgevingen zijn vol van elektromagnetische interferentie (EMC), wat een belangrijke oorzaak is van Siemens PLC-storingen. Goede aardings- en anti-interferentiemaatregelen- kunnen interferentie effectief onderdrukken en zorgen voor een stabiele werking van het systeem.
Beste praktijken voor PLC-aarding van Siemens
Aarding is de meest effectieve manier om elektromagnetische interferentie te onderdrukken. Volg het 'single--punt-aarding'-principe voor Siemens PLC-systemen: sluit de PLC-behuizing, stroomaarde, signaalaarde en schildaarde aan op een gemeenschappelijke aardingsrail. Sluit niet meerdere aardpunten afzonderlijk aan, omdat hierdoor aardlussen kunnen ontstaan en interferentie kan ontstaan. Voor meerdere 24V DC-voedingen in het systeem, sluit u de 0V-aansluitingen met elkaar aan om een potentiaalvereffening te bewerkstelligen, en sluit u ze vervolgens aan op de aardingsrail. Dit zorgt ervoor dat het spanningspotentieel van het hele systeem consistent is, waardoor interferentie veroorzaakt door potentiaalverschillen wordt verminderd. De best practices voor PLC-aarding van Siemens voor industrieel gebruik vereisen ook dat de aardingsweerstand voldoet aan industriële normen (meestal minder dan 4Ω) om een effectieve aarding te garanderen.
Aanvullende maatregelen tegen-interferentie
Naast de juiste bedrading en aarding kunt u de volgende maatregelen nemen om de anti-interferentiemogelijkheden te verbeteren: 1) Installeer overspanningsbeveiligingen bij de voedingsingang en signaalingangsterminals om de PLC te beschermen tegen spanningspieken (bijv. blikseminslag of schommelingen in het elektriciteitsnet). 2) Plaats componenten op redelijke wijze in de schakelkast: afzonderlijke analoge signaalmodules, digitale signaalmodules en- apparaten met hoge- ruis (bijv. relais, contactors) om wederzijdse interferentie te minimaliseren. 3) Gebruik isolatiemodules of isolatierelais voor signalen uit gebieden met hoge- interferentie (bijvoorbeeld in de buurt van motoren) om elektrische isolatie te bereiken tussen sterke en zwakke stromen. Deze maatregelen zijn vooral belangrijk voor de Siemens S7-1200 stroombedradingsgids, omdat de S7-1200 veel wordt gebruikt in kleine en middelgrote industriële apparatuur met complexe interferentieomgevingen.
Post-Debuggen van bedrading en regelmatig onderhoud
Nadat u de voeding en bedrading van de Siemens PLC hebt voltooid, voert u grondige foutopsporing en tests uit om er zeker van te zijn dat er geen problemen optreden: 1) Controleer de voedingsspanning om er zeker van te zijn dat deze binnen het vereiste bereik ligt (bijvoorbeeld 24V DC ±20%). 2) Gebruik een multimeter of oscilloscoop om te testen of ingangssignalen correct worden verzameld en uitgangssignalen nauwkeurig worden verzonden. 3) Test de communicatiestabiliteit om er zeker van te zijn dat de gegevensuitwisseling tussen de PLC en andere apparaten normaal is. Voor een stabiele werking op de lange- termijn dient u regelmatig onderhoud uit te voeren: 1) Inspecteer de bedradingsterminals op losheid en -draai ze indien nodig opnieuw aan (houd er rekening mee dat het maximale aanhaalmoment voor Siemens PLC-aansluitschroeven gewoonlijk 0,56 N·m is om beschadiging van de terminals te voorkomen). 2) Reinig de schakelkast en PLC-modules om ophoping van stof te voorkomen die de warmteafvoer beïnvloedt. 3) Controleer de status van voedingen en overspanningsbeveiligingen om beschadigde componenten op tijd te vervangen.
Conclusie: Zorg voor een stabiele Siemens PLC-werking met de juiste praktijken
De best practices voor PLC-voeding en bedrading van Siemens zijn van cruciaal belang voor een stabiele werking in industriële omgevingen. Van het selecteren van de juiste voeding (PS/PM, spanning, redundantie) tot het volgen van de juiste bedradingsregels (kabelselectie, routering, interfacebedrading) en het implementeren van effectieve aardings- en-interferentiemaatregelen: elke stap heeft invloed op de betrouwbaarheid van het systeem. Door de richtlijnen in deze blog te volgen, kunt u het risico op PLC-storingen verminderen, de productie-efficiëntie verbeteren en de levensduur van het systeem verlengen. Vergeet niet om tijdens de installatie en bedrading de officiële technische handleiding van Siemens voor uw specifieke PLC-model (zoals S7-1200, S7-1500) te raadplegen, aangezien verschillende modellen specifieke vereisten kunnen hebben. Als u vragen heeft over de voeding en bedrading van de Siemens PLC, kunt u hieronder een reactie achterlaten.
