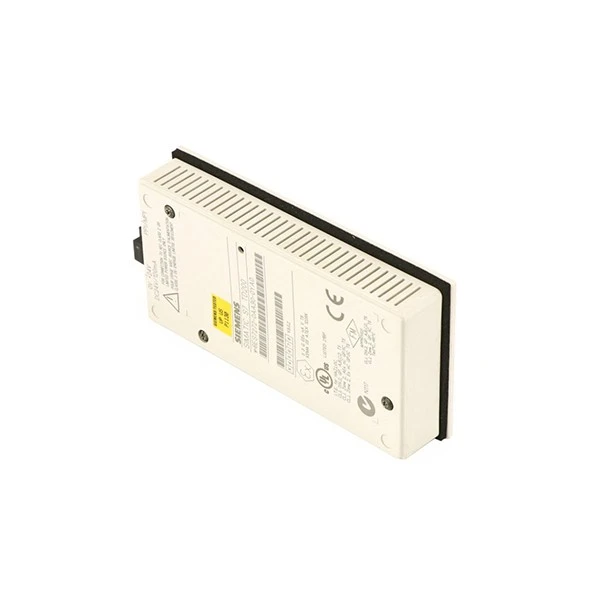

Siemens6ES7272-0AA30-0YA0

Merk:Siemens
Model:6ES7272-0AA30-0YA0

Voorraadsituatie:Goederen zijn op voorraad.

Producteigenschappen

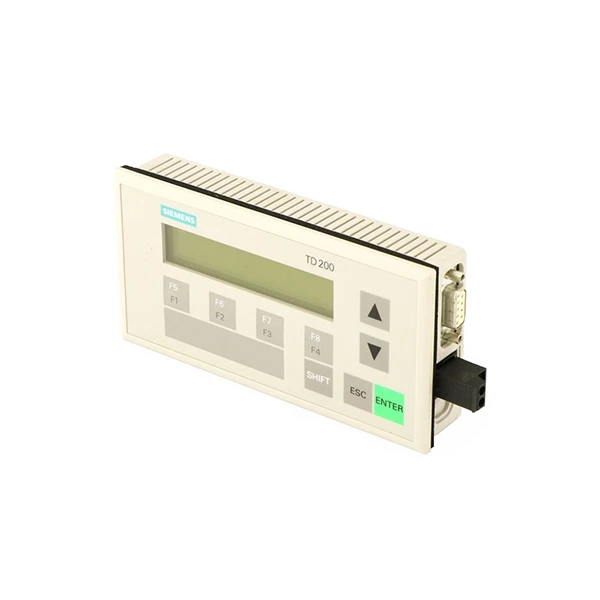

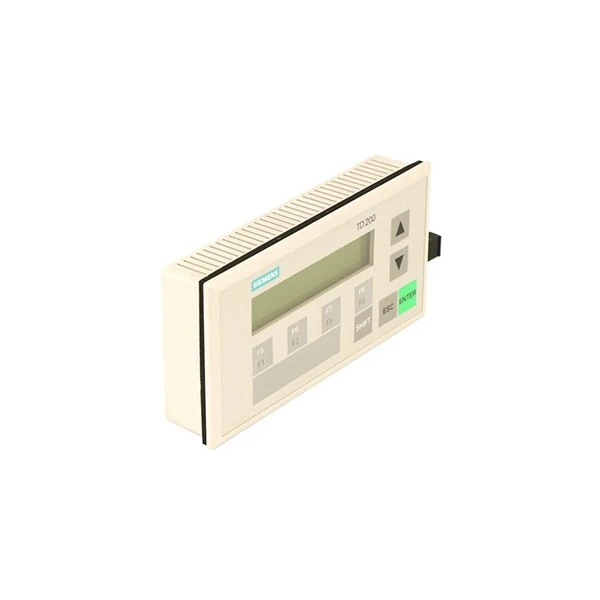

Siemens 6ES7272-0AA30-0YA0 is een betrouwbaar industrieel tekstdisplay uit de SIMATIC S7 TD 200-serie, voornamelijk gebouwd voor gebruik met Siemens S7-200 PLC's (Programmable Logic Controllers). De Siemens 6ES7272-0AA30-0YA0 heeft een 2-regelig LCD-scherm met LED-verlichting en kan per regel maximaal 20 Engelse karakters of 10 Chinese karakters weergeven. De tekenhoogte is 5 mm, waardoor een duidelijk zicht mogelijk is, zelfs in zware industriële situaties. Het heeft acht aanpasbare functietoetsen, één bevestigingstoets en één annuleertoets, die allemaal indicatielampjes hebben om gebruikers door het proces te helpen. Dit ontwerp zorgt voor gemakkelijke toegang tot kritieke handelingen, zoals het wijzigen van parameters, I/O-controle en alarmcontroles.

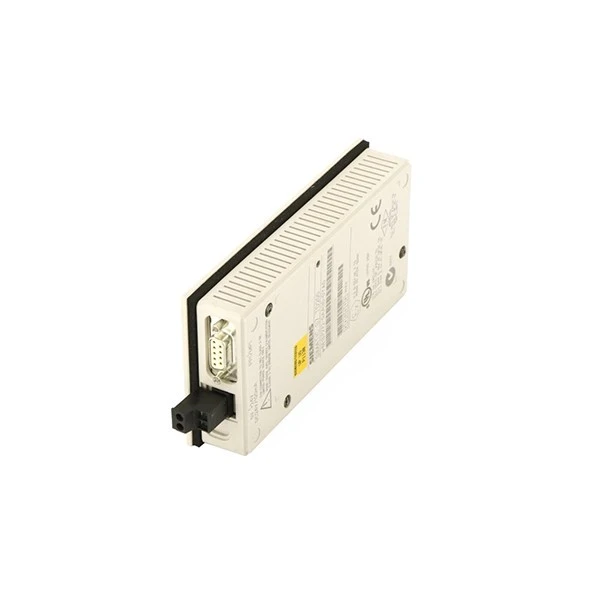

Siemens 6ES7272-0AA30-0YA0 maakt verbinding via een PPI (Point-to-Point Interface) met een fysieke RS-485-laag, die communicatiesnelheden van 9,6 kbit/s, 19,2 kbit/s of 187,5 kbit/s ondersteunt. Het is volledig compatibel met het Siemens PPI-protocol en wordt geleverd met een speciale kabel van 2,5 m voor gemakkelijke aansluiting op de programmeerpoort van de PLC. Het apparaat werkt op 24V DC-stroom (met een werkbereik van 20,4V tot 28,8V DC) en heeft ongeveer 120mA nodig, dat rechtstreeks kan worden geleverd door de S7-200 PLC of een externe stroombron.

De Siemens 6ES7272-0AA30-0YA0 is ontworpen voor industriële toepassingen en heeft een IP65-voorpaneel (stof- en waterbestendig) en een IP20-achterpaneel, waardoor hij ideaal is voor zware fabrieksinstellingen. De compacte afmetingen (148 mm x 76 mm x 28 mm) en het paneelgemonteerde ontwerp (uitsparing 138 mm x 68 mm) besparen ruimte in schakelkasten. Het kan werken bij temperaturen van 0 graden tot 60 graden en veilig worden opgeslagen tussen -40 graden en 70 graden. Het is ook bestand tegen een relatieve vochtigheid van 10%-90% zonder condensatie te vormen.

Specificaties

Model	6ES7272-0AA30-0YA0
Producttype	SIMATIC S7 TD 200 Tekstdisplay
Weergavetype	STN-LCD
Type achtergrondverlichting	LED-achtergrondverlichting
Tekensets	Ondersteunt 10 tekensets
Voedingsspanning	24 V gelijkstroom
Bedrijfstemperatuur	0 graden -60 graden
Afmetingen (B×H×D)	148 mm × 76 mm × 28 mm

Toepassingsscenario's

Siemens 6ES7272-0AA30-0YA0 is een belangrijk onderdeel van kleinschalige fabrieksautomatiseringslijnen voor het bewaken en reguleren van productieactiviteiten. Op assemblagelijnen voor elektronische componenten of kleine machines kunnen werknemers op het tweeregelige LCD-scherm van het apparaat bijvoorbeeld realtime statistieken volgen, zoals de productiesnelheid, het aantal componenten en de machinestatus. Dankzij de geprogrammeerde functietoetsen kunnen kritische parameters, zoals de snelheid van de transportband of de montagetijdsintervallen, eenvoudig worden gewijzigd, waardoor de productie-efficiëntie wordt verhoogd zonder dat hiervoor een complexe bediening nodig is. Bovendien waarschuwt de alarmweergavefunctie het personeel onmiddellijk bij apparatuurfouten (zoals geblokkeerde componenten of stroomschommelingen), waardoor de uitvaltijd wordt verminderd en een soepel proces wordt gegarandeerd.

De Siemens 6ES7272-0AA30-0YA0 is ook zeer geschikt voor de besturing van werktuigmachines. Dit tekstdisplay is erg handig in kleine werkplaatsen of op maat gemaakte productiefaciliteiten waar draaibanken, freesmachines en boormachines zijn uitgerust met S7-200 PLC's. Hiermee kunnen operators verwerkingsinstellingen zoals snijsnelheid, voedingssnelheid en werkstukafmetingen configureren en bekijken, en het heldere scherm met achtergrondverlichting zorgt ervoor dat ze zelfs in donkere werkplaatsomgevingen kunnen worden afgelezen. Dankzij de I/O-besturingsfunctie van het apparaat kan personeel ook machineonderdelen rechtstreeks testen en wijzigen, wat foutopsporing en onderhoud vereenvoudigt. Dankzij het bescheiden formaat en het paneelgemonteerde ontwerp past hij gemakkelijk in schakelkasten voor kleine werktuigmachines, waardoor ruimte wordt bespaard en essentiële operationele mogelijkheden worden geboden.

Veelgestelde vragen

Vraag: Wat is de Siemens 6ES7272-0AA30-0YA0 en wat is de primaire functie ervan?

A: De Siemens 6ES7272-0AA30-0YA0 is een SIMATIC TD 200-tekstdisplay. Voor de SIMATIC S7-200-serie programmeerbare logische controllers (PLC's) werd een eenvoudige maar betrouwbare mens-machine-interface (HMI) gecreëerd. De belangrijkste doelen zijn het weergeven van realtime PLC-berichten (zoals alarmen of processtatussen), het mogelijk maken van operators om procesvariabelen (zoals instelpunten) te bekijken en te wijzigen, en het communiceren met het besturingssysteem via programmeerbare toetsen.

Vraag: Met welke PLC-systemen is de TD 200 (6ES7272-0AA30-0YA0) compatibel?

A: Dit TD 200-tekstdisplay is ontworpen voor naadloze integratie met de SIMATIC S7-200 PLC-serie. Hij wordt rechtstreeks aangesloten op de PPI-communicatiepoort (Point-to-Point Interface) van de S7-200 CPU met behulp van de meegeleverde kabel van 2,5 meter. Er kunnen meerdere TD 200-units op een enkele S7-200 CPU in een netwerk worden aangesloten.

Vraag: Hoe wordt de Siemens 6ES7272-0AA30-0YA0 geconfigureerd en geprogrammeerd?

A: De configuratie van de TD 200 is heel eenvoudig. Er is geen aparte parametreersoftware nodig. Alle instellingen worden uitgevoerd in de STEP 7-Micro/WIN-programmeersoftware voor de S7-200 PLC. Met behulp van de ingebouwde wizard "Tekstweergave" of "TD 200 Configuratie" in de software kunt u berichtteksten definiëren, variabelen insluiten en functies aan de displaytoetsen toewijzen. De configuratiegegevens worden vervolgens opgeslagen in het geheugen van de S7-200 CPU.
